Здравствуйте! Теплообменным аппаратом называется устройство, в котором осуществляется теплообмен между двумя или несколькими теплоносителями либо между теплоносителями и твердыми телами (насадкой, стенкой). Роль теплоносителя может выполнять и среда, окружающая аппарат. По своему назначению и конструктивному оформлению теплообменники могут быть самыми различными, начиная от простейшего (радиатор) и кончая наиболее совершенным (котельный агрегат). По принципу действия теплообменные аппараты подразделяются на рекуперативные, регенеративные и смесительные.

Рекуперативными называют аппараты, в которых одновременно протекают горячий и холодный теплоносители, разделенные между собой твердой стенкой. К числу таких аппаратов относятся подогреватели, котельные агрегаты, конденсаторы, выпарные аппараты и др.

Регенеративными называют аппараты, в которых одна и та же поверхность нагрева попеременно омывается то горячей, то холодной жидкостью. При этом теплота, аккумулированная стенками аппарата при их взаимодействии с горячей жидкостью, отдается холодной жидкости. Примером регенеративных аппаратов являются воздухоподогреватели мартеновских и доменных печей, отопительные печи и др. В регенераторах теплообмен всегда происходит в нестационарных условиях, тогда как рекуперативные аппараты большей частью работают при стационарном режиме.

Рекуперативные и регенеративные аппараты называют также поверхностными, так как процесс передачи теплоты в них неизбежно связан с поверхностью твердого тела.

Смесительными являются аппараты, в которых передача теплоты осуществляется при непосредственном смешивании горячей и холодной жидкости.

Взаимное движение теплоносителей в теплообменных аппаратах может быть различным (рис. 1.).

В зависимости от этого различают аппараты с прямоточным движением, противоточным движением, перекрестным током и со сложным направлением движения теплоносителей (смешанного тока). Если теплоносители протекают параллельно в одном направлении, то такая схема движения называется прямотоком (рис. 1.). При противотоке теплоносители движутся параллельно, но навстречу друг другу. Если направления движения жидкостей пересекаются, то схема движения называется перекрестным током. Кроме названных схем, на практике применяются и более сложные: одновременно прямоток и противоток , многократно перекрестный ток и др.

В зависимости от технологического назначения и конструктивных особенностей теплообменные аппараты подразделяются на водоподогреватели, конденсаторы, котельные агрегаты, испарители и др. Но общим является то, что все они служат для передачи теплоты от одного теплоносителя к другому, поэтому и основные положения теплового расчета для них одинаковы. Разница может состоять только в конечной цели расчета. При проектировании нового теплообменного аппарата задачей расчета является определение поверхности нагрева; при поверочном тепловом расчете имеющегося теплообменника требуется найти количество переданной теплоты и конечные температуры рабочих жидкостей.

В основу теплового расчета в обоих случаях положены уравнения теплового баланса и уравнение теплопередачи.

Уравнение теплового баланса теплообменного аппарата имеет вид:

где М – массовый расход теплоносителя, кг/с; cpm – удельная массовая изобарная средняя теплоемкость теплоносителя, Дж/(кг*°С).

Здесь и в дальнейшем индексом «1» обозначаются величины, относящиеся к горячей жидкости (первичный теплоноситель), а индексом «2» – к холодной жидкости (вторичный теплоноситель); штрих соответствует температуре жидкости на входе в аппарат, а два штриха – на выходе.

При расчете теплообменников часто пользуются понятием полной теплоемкости массового расхода теплоносителя (водяного эквивалента), равной С = Мср Вт/°С. Из выражения (1) следует, что

то есть отношение изменений температур однофазных теплоносителей обратно пропорционально отношению их полных расходных теплоемкостей (водяных эквивалентов).

Уравнение теплопередачи записывается так: Q=k*F*(t1-t2), где t1, t2- температуры первичного и вторичного теплоносителей; F – площадь поверхности теплопередачи.

При теплообмене в большинстве случаев изменяются температуры обоих теплоносителей и, следовательно, изменяется температурный напор Δt = t1-t2. Коэффициент теплопередачи по поверхности теплообмена также будет иметь переменную величину, поэтому в уравнение теплопередачи следует подставлять средние значения температурного напора Δtср и коэффициента теплопередачи kсp, то есть

Q = kсp*F*Δtcp (3)

Площадь теплообмена F рассчитывается по формуле (3), тепловая производительность Q при этом задается. Для решения задачи необходимо вычислить средний по всей поверхности коэффициент теплопередачи kсp и температурный напор Δtср.

При вычислении среднего температурного напора необходимо учитывать характер изменения температур теплоносителей вдоль поверхности теплообмена. Из теории теплопроводности известно, что в пластине или цилиндрическом стержне при наличии разности температур на торцах (боковые поверхности изолированы) распределение температур по длине линейное. Если же на боковой поверхности имеет место теплообмен или система располагает внутренними источниками теплоты, то распределение температур является криволинейным. При равномерном распределении источников теплоты изменение температур по длине будет параболическим.

Таким образом, в теплообменных аппаратах характер изменения температур теплоносителей отличается от линейного и определяется полными теплоемкостями С1 и С2 массовых расходов теплоносителей и направлением их взаимного движения (рис. 2).

Из графиков видно, что изменение температуры вдоль поверхности F неодинаково. В соответствии с уравнением (2) большее изменение температуры будет у теплоносителя с меньшей теплоемкостью массового расхода. Если же теплоносители одинаковы, например, в водоводяном теплообменнике, то характер изменения температур теплоносителей будет всецело определяться их расходами, причем при меньшем расходе изменение температур будет большим. При прямотоке конечная температура t”2 нагреваемой среды всегда меньше температуры t”1 греющей среды на выходе из аппарата, а при противотоке конечная температура t”2 может быть выше температуры t”1 (см. для противотока случай, когда C1 > C2). Следовательно, при одинаковой начальной температуре нагреваемую среду при противотоке можно нагреть до более высокой температуры, чем при прямотоке.

При прямотоке температурный напор вдоль поверхности нагрева изменяется в большей степени, чем при противотоке. Вместе с тем среднее его значение в последнем случае больше, вследствие чего поверхность нагрева аппарата с противотоком будет меньшей. Таким образом, при равных условиях в этом случае будет передано большее количество теплоты. Исходя из этого, предпочтение следует отдавать аппаратам с противотоком.

В результате аналитического исследования теплообменного аппарата, работающего по схеме прямотока, установлено, что температурный напор вдоль поверхности теплообмена изменяется по экспоненциальному закону, поэтому средний температурный напор может быть вычислен по формуле:

где Δtб – большая разность температур между горячим и холодным теплоносителем (с одного края теплообменника); Δtм – меньшая разность температур (с другого края теплообменника).

При прямотоке Δtб = t’1 – t’2 и Δtм = t”1 – t”2 (рис. 2.). Эта формула справедлива также и для противотока с той лишь разницей, что для случая, когда С1 < С2 Δtб = t’1 – t”2 (рис. 2.), а при С1 > С2 Δtб = t”1 – t’2 и Δtм = t’1 – t”2.

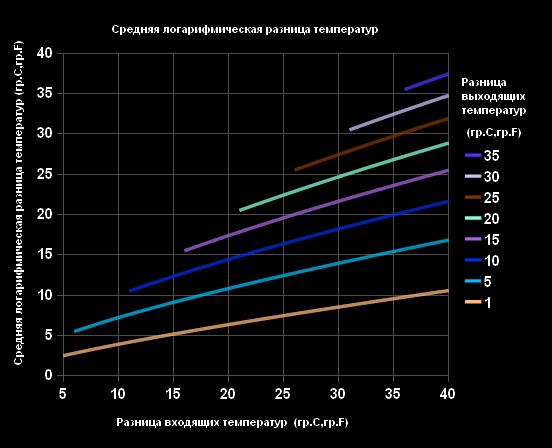

Средняя разность температур между двумя средами, вычисляемая по формуле (4), называется среднелогарифмическим. температурным напором. Вид выражения обусловлен характером изменения температур вдоль поверхности нагрева (криволинейная зависимость). Если бы зависимость была линейной, то следовало бы определять температурный напор как среднеарифметический (рис. 3.). Значение среднеарифметического напора Δtа.ср всегда больше среднелогарифмического Δtл.ср. Однако в тех случаях, когда температурный напор по длине теплообменника изменяется незначительно, то есть выполняется условие Δtб/ Δtм < 2, среднюю разность температур можно вычислять как среднеарифметическую:

Осреднение температурного напора для аппаратов с перекрестным и смешанным током отличается сложностью расчетов, поэтому для ряда наиболее употребительных схем результаты решений обычно приводятся в виде графиков. Исп. литература: 1) Основы теплоэнергетики, А.М. Литвин, Госэнергоиздат, 1958. 2)Теплотехника, Бондарев В.А., Процкий А.Е., Гринкевич Р.Н. Минск, изд. 2-е,”Вышейшая школа”, 1976. 3) Теплотехника, изд.2, под общей ред. И.Н.Сушкина, Москва «Металлургия», 1973.
