Отмостку делать при какой температуре
Любой фундамент, кроме разве что свайного, нуждается в отмостке, водонепронецаемой ленте, которую укладывают вокруг него. Отмостка защищает основание дома от промокания, промерзания и разрушения. Позаботиться о том, чтобы сделать качественную отмостку – значит позаботиться о долговечности фундамента: чаще всего он «съезжает» именно из-за накопления влаги. Мы подготовили карточки, которые отвечают на самые распространенные вопросы об устройстве этой конструкции.
Содержание
- Отмостка: СНИПы и СП
- Какие бывают виды отмостки
- На какой стадии строительства дома делать отмостку
- Как рассчитать ширину отмостки
- Где в отмостке должен быть утеплитель
- Примеры правильных пирогов отмостки
Все говорят, что отмостку делать надо, а в каких СНИПах или СП это написано?
Устройство отмостки регламентирует целый ряд нормативных документов. Чаще всего ссылаются на «Пособие по проектированию оснований зданий и сооружений»к СНиП 2.02.01-83. Оно без экивоков говорит нам, что
водонепроницаемые отмостки должны быть устроены вокруг каждого здания.
Устройство отмосток регламентируется также действующим СП 82.13330.2016 «Благоустройство территорий», «Нормами и правилами проектирования комплексного благоустройства на территории г.Москвы МГСН 1.02-02 ТСН 30-307-2002» и другими документами.
Ну и какой должна быть отмостка в соответствии с нормативами?
- водонепроницаемой;
- иметь уклон в направлении от стены: 1%- и 10% от ширины;
- ширина отмостки должна на 20 см превышать свес кровли. А по МГСН от 0,8 до 1,2 м (для обычного грунта) и от 1,5 до 3 м (в сложных геологических условиях);
- контур отмостки должен быть замкнутым, без разрывов.
А как именно отмостка защищает фундамент, как именно она, если можно так выразиться, «работает?» Я вообще не уверен в ее необходимости.
МазераУчастник FORUMHOUSE
Принцип работы отмостки – удлинить путь фильтрации. Дождь, падая рядом с отмосткой, начинает активно просачиваться в грунт, причем в основном под действием закона о всемирном тяготении сэра Исаака нашего Ньютона – т.е. вниз. Часть, правда, уходит под отмостку, распространяясь туда по так называемой кривой депрессии, кривизна которой зависит от характеристик грунта, но уже на порядок меньше. При заложении фундамента 0,4 м отмостка 1 м гарантировано уберет воду от осадков из-под фундамента, не зависимо от того, уверен ты в этом или нет.
Этим летом я залил фундамент, и не могу сообразить, когда делать отмостку – до того, как наступит зима, или по окончании строительства дома?
ПриморцыУчастник FORUMHOUSE
Отмостку нужно делать до зимы, она должна оберегать фундамент от негативного влияния атмосферных явлений. А чтобы отмостка не была ниже плодородного слоя, рассчитывают ее высоту относительно дома.
Правильно делать отмостку сразу по окончанию работ по устройству фундамента (хотя бы временную).
Обязательно делать отмостку из бетона или цемента? Какие есть еще варианты?
В ИЖС применяются два вида отмосток:
Жесткая отмостка – это слой асфальта или армированного бетона на песчано-гравийной подушке. Сверху на нее нередко выкладывают тротуарную плитку.
Мягкая отмоска – многослойная конструкция, в которой под проницаемым покрытием (галька, гравий, брусчатка, газон) находятся слои, защищающие от воды. Их, как правило, делают из современных гидроизоляционных материалов.
Независимо от вида отмостки, для любого мелкозаглубленного фундамента ее делают утепленной.
Утепленная отмостка снижает теплопотери дома и защищает фундамент от действия сил морозного пучения.
Слой утеплителя (обычно это ЭППС) укладывают:
- перед слоем гидроизоляции в мягких отмостках;
- перед слоем армированного бетона в жестких отмостках.
Какой вид отмостки лучше?
В последние годы застройщики все чаще делают выбор в пользу мягкой отмостки. Она дешевле (нет дорогостоящих бетонных работ), она не разрушится при сезонных подвижках пучинистых грунтов, на нее не влияет климат и для нее не требуется устройство неэстетичных компенсационных швов.
Как должен выглядеть правильный пирог мягкой отмостки?
Sterh Участник FORUMHOUSE
Пирог мягкой отмостки:
- делаете выемку грунта (для пучинистого – около 40 см).
- делаете песчаную подушку, проливая и хорошо трамбуя слой песка. Подушка должна быть утрамбована до «твердого тела», Под отмостку необходимо сделать качественную песчано-гравийную подушку: с достаточной толщиной слоёв, утрамбованную до «твёрдого тела», то есть до прекращения сдвигания уплотняемого материала.формируя уклон от дома около 2-5%;
- на подушку утеплитель;
- на следующем дренажный слой, например, профилированную мембрану с захлестом на стену около 15 см и слой ПГС;
- уложить финишный слой: отсыпку из гравия (не менее 5 см), рулонный газон и т.п.
А как бы мне посмотреть пример хорошо сделанной жесткой отмостки?
Такая отмостка сделана участником нашего портала с никомАлБут
АлБут
Пирог отмостки не прост, а очень прост:
- выбрать грунт 40см от нижней отметки отделки цоколя с уклоном 1 см наружу;
- приклеить к фундаменту гидроизоляционный материал от этой же точки, изогнуть его с температурной складкой в горизонтальном направлении;
- утрамбовать на него слой песка толщиной 20 см;
- уложить ЭППС;
- армированный бетон 15см-13см, с уклоном наружу (через равные промежутки обычно делают демпфер, он компенсирует возможные подвижки);
- керамогранит 12мм.
Никак не пойму – как стыкуется жесткая отмостка с цоколем или фундаментом?
По технологии обязательно устройство компенсационных швов. И они должны быть заполнены не раствором, а мастикой на основе битума.
Хотелось бы поточнее про ширину утепления. Как ее рассчитать?
Обычно ширину утепления делают равной глубине промерзания в регионе. Это – «чтоб наверняка», c запасом, потому что скорость бокового промерзания не может быть выше скорости вертикального. Точно рассчитать ширину утеплителя в отмостке можно по методикам, которые представлены в инструкциях производителей утеплителей.

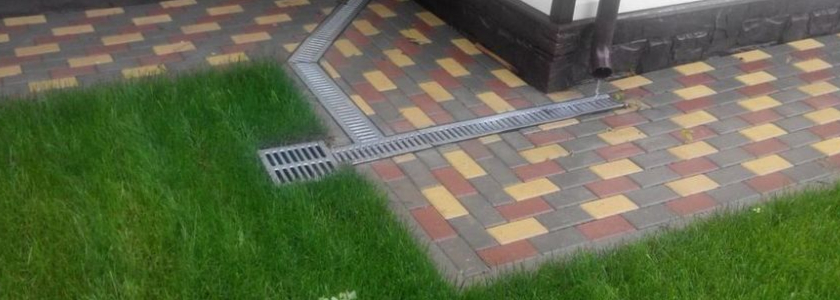

А я вот опасаюсь, что вода из водостока разрушит поверхность отмостки. Что мне делать?
Это правильные опасения. Нужно или организовать отвод воды в оборудованную систему дренажа фундамента, или сделать поперечные сточные канавки там, где установлены водосточные трубы.
Вот как сделан водоотвод у пользователя нашего форума с ником АлБут:
АлБут
Водоприемные лотки под каждую трубу за кромкой отмостки заканчиваются дождеприемниками, из которых стоки потом собираются трубами в ливневку.
На FORUMHOUSE вы сможете прочесть статью о том, как сделать цоколь и отмостку с учетом конструктивных особенностей дома, посмотрите наш большой фотоотчет по дренажу, посмотреть варианты правильного пирога теплой отмостки. Посмотрите видео про утепление цоколя и отмостки – там очень наглядно показаны все этапы.
Источник
Для чего необходимо утеплять отмостку вокруг дома? Утепленная отмостка вокруг дома своими руками. Схема теплоизоляции
Есть ли смысл утеплять отмостку, если дом зимой не отапливается? Спасет ли это от действия сил морозного пучения и от разрушения фундамента? Участник нашего портала с ником Papahomi теперь убежден: утепление отмостки и цоколя обязательны всегда, если речь идет о мелкозаглубленном фундаменте на пучинистых грунтах. И это – независимо от наличия цокольного этажа или подвала.
Такое убеждение продиктовано нашему пользователю опытом, сыном трудных и довольно дорогостоящих ошибок: по фундаменту пошли трещины, и ему пришлось переделывать отмостку, которая сначала была сделана без утепления.
На примере этой печальной истории мы подробно рассказываем, как правильно сделать утепление отмостки МЗЛФ и цоколя.
1—грунт, 2—геотекстиль 2м, 3—песок с уклоном, 4—1/2 труба асб. цемент диаметр 100, 5—экструдированный ППС 80 мм (2 слоя 50+30 с перекрытием стыков), 6— металл сетка сварная с толщиной проволоки 3мм, 7—профилированная мембрана с повышенной способностью водоотведения, размеры 1,5м*20м, 8—щебень, 9—пеностекло 400*475*60, 2 слоя, 10—цоколь
Пирог утепленной отмостки: решение, предложенное участником форума с ником Vpenkov. Но здесь еще ливнёвка в отмостке по всему периметру, если неактуально, то пункты 4 и 6 убираем.
Содержание:
- Утепленная отмостка своими руками
- Как правильно сделать утепленную отмостку
- Правильный пирог утепленной отмостки
- Нужно ли утеплять отмостку
- Варианты теплой отмостки от участников FORUMHOUSE
Пирог мягкой отмостки
Наш пользователь с ником Papahomi построил брусовой дом на МЗЛФ 10х12м: лента 40х80 на тридцатисантиметровой песчаной подушке, заглублена от 10-40 см (из-за уклона).
Не утепленная мягкая отмостка для отвода воды от фундамента была сделана спустя год.
Papahomi
Остановился на мягкой отмостке, как на более ремонтопригодной, да и косяков с бетонной всплывало у народа в то время много.
Конструкция отмостки была сделана из нетканого геотекстиля плотностью 200, геомембраны с прижимным профилем, щебня фракции 20-40 и крупнозернистого песка.
На первом этапе по периметру фундамента вынули грунт на глубину 20 см. Так как эта отмостка должна была еще работать дорожкой, то в местах с «оживленным движением» ее ширина 140 см, а в остальных – 120.
Papahomi
По периметру выкопанного корыта устроили канавку глубиной в штык лопаты и задали ей уклончик в сторону естественного понижения уровня земли.
Уплотнив грунт, песком сделали уклон в направлении от дома к канавке. Песок пролили и утрамбовали. Обычно в этом месте пирога мягкой отмостки кладут геотекстиль, но Papahomi это пропустил: у него плотный материковый грунт, и за эти годы «ничего не осело». Можно было даже обойтись без песка, просто срыв грунт под уклоном.
Papahomi
На песок уложили мембрану и прижимным профилем прикрепили к фундаменту. Для этого на всем протяжении фундамента через каждые 30-40 см сделали отверстия и закрепили профиль дюбель-гвоздем. С одной стороны мембрана с нахлестом в 15 см легла на фундамент, а с другой – в дренажную канавку.
Канавку застелили геотекстилем и засыпали щебнем.
На мембрану засыпали песок (проливая и утрамбовывая).
На песок уложили еще один слой геотекстиля, а сверху щебень.
В итоге получилось вот такое основание, на которое планировалась брусчатка.
Отмостка прослужила всего два года, и вот по двум сторонам фундамента пошли мелкие вертикальные трещины.
К счастью, до укладки брусчатки на отмостке руки так и не дошли, но все равно, на переделку и утепление отмостки вместе с цоколем ЭППС потребовалось много времени и денег.
Как сделать утепленную отмостку
В работе над схемой утепления Papahomi опирался на работу ФГУП «НИЦ Строительство» «Применение теплоизоляции из плит полистирольных вспененных экструзионных при проектировании и устройстве мелкозаглубенных фундаментах на пучинистых грунтах».
Papahomi
Я делал так: в периметре крыльца и террасы сплошное утепление земли в один слой 50мм, утепление ленты фундамента только со стороны дома. По наружным углам – в 2 слоя на расстояние 1,2м от угла в обе стороны (100мм).
При выборе ЭППС наш пользователь руководствовался одним критерием: производитель должен быть известным и крупным, это дает уверенность в качестве.
Перед приклейкой на цоколь Papahomi зашкуривал ЭППС ножовкой с обеих сторон. Самостройщики нередко пренебрегают этой операцией, но именно она обеспечивает хорошее сцепление утеплителя и клея-пены. Клей лучше не экономить.
После приклейки материал крепился на грибки 120 мм. Впоследствии участники нашего форума указали умельцу на ошибку: у него на квадратный метр материала ушло 6-7 дюбелей, а надо 10-12 штук.
Сначала Papahomi обклеил ЭППС цоколь. На грунт он укладывал материал с небольшим уклоном от дома и приклеивал к ЭППС на цоколе. Листы на грунте крепились встык к листам на цоколе, под торец они не заводились.
На утеплитель прижимным профилем к цоколю крепилась мембрана.
Papahomi
Планку крепил прямо на утеплитель дюбель-гвоздями. Прижимается нормально. Под планкой можно оставить небольшой припуск мембраны, чтобы при засыпке ее не вырвало из-под планки.
На мембрану насыпался слой песка, потом – геотекстиль и сверху щебень.
Как сделано водоотведение
Для отвода воды от отмостки по ее периметру мастер вырыл наклонную канавку и застелил полосой геотекстиля, так, чтобы один конец немного выступал над землей, а другой заходил на уклон отмостки под ЭППС примерно на 30 см. На геотекстиль в виде желоба он уложил полосу баннера так, чтобы тот перехлестывал мембрану отмостки.
Мудрить с баннером пришлось из-за широкой отмостки. Если бы она была узкой, можно было просто опустить мембрану в канавку и сделать желоб для воды из нее.
Papahomi
У меня отмостка равна длине листа ЭППС 1,2 м, поэтому ширины мембраны 1,5 м на желоб мне не хватило.
В желоб из баннера наш участник установил трубы ливневки, насыпал защитный слой песка 5 см, чтобы щебень не прорывал мембрану, на него – геотекстиль и слой щебня.
Papahomi
Вода стекает по мембране, попадает в канаву, и по ней отводится от дома подальше.
Нужен ли в этом пироге щебень?
В мануалах по устройству оснований под брусчатку щебень есть и выступает как дренирующий слой.
Вся вода с крыши по трубам будет удаляться в канаву за пределами участка. Как показала проверка гидроуровнем, для этого хватит естественного уклона участка до канавы.
Papahomi
Трубы укладывал с уклоном 2-3 см/п. м., чтобы выйти на глубину канавы. Всего сделал 2 ветки отвода в канаву – с правого и левого скатов крыши по отдельным магистралям.
Для водоотведения не обязательно использовать рыжие трубы, как на фото – вполне достаточно гибких двухслойных: они легко режутся простым ножом, проще монтируются и, кстати, стыкуются со стандартными рыжими.
После утепления периметра наш пользователь оштукатурил цоколь и загрунтовал штукатурку, чтобы закрыть поры штукатурно-клеевой смеси.
Следующий этап – брусчатка. Выбрали самый бюджетный вариант, расцветку в тон основным цветам дома.
Papahomi
Предвидя возможные вопросы о пироге под брусчаткой докладываю: щебенка 20-40, расклинцовка щебнем 5-20 и песком, геотекстиль, песок мытый 4 см, брусчатка. Естественно, послойная аккуратная трамбовка виброплитой.
На схемах, которыми наш пользователь руководствовался, разрабатывая схему отмостки, показано, что утепление должно проводиться проводится на уровне подошвы фундамента. В данном случае утепление получилось на 15-20 сантиметров выше. Неполное заглубление будет компенсировано шириной теплоизоляционной юбки, которая больше рекомендованной.
Papahomi
Мне было уже проблематично ковырять вглубь.
Нужно ли утеплять отмостку
В теме Papahomi ожидаемо разгорелся спор, может ли утепление отмостки предотвратить морозное пучение грунта, если дом зимой не отапливается: технология пришла к нам из Канады, Швеции, Финляндии, а в этих странах понятия «летняя дача» нет вообще, дома отапливаются круглый год.
Большинством голосов сошлись на том, что да, утеплять надо.
Spez1
Если брать конкретно мои условия (низкий уровень грунтовых вод), то утепленная отмостка не даст попасть дождевым и талым водам под фундамент, таким образом значительно уменьшив силу морозного пучения грунта.
Papahomi
Морозное пучение срабатывает при одновременном наличии под лентой двух факторов: воды и промерзания. Гарантированное устранение одного из них позволит избежать пучения грунта под фундом.
Первоначально было от фундамента было сделано неполное водоотведение, и верховодка поступала к ленте по глиняному пласту. Исключив промерзание утеплением отмостки и цоколя, и улучшив водоотведение, наш пользователь уверен, что с морозным пучением под фундаментом он больше не встретится. К счастью, такие трещины в фундаменте не критичны для деревянного дома – вот по стенам блочного уже пошли бы трещины.
Варианты утепления отмостки
Посмотрим еще на несколько вариантов теплой отмостки от пользователей нашего портала.
Druzhnyi сделал теплую отмостку ещё в 2013 году, и до сих пор «никаких пучений нет». Единственное: как-то раз он просыпал всю отмостку пескосмесью. Еще момент: мембрана расстелена на всю ширину, на два метра.
Вот вариант отмостки нашего участника с ником ArtBern
ArtBern
Фундамент – плита, под плитой ЭППС 10 см. Дренаж на расстоянии 120 см, глубина 50 – 80 см. Утепление цоколя – зашкуренный ЭППС. В стык листов ЭППС уложил трубный утеплитель, песком выровнял основание для ЭППС отмостки. Везде выдерживаем уклон. Песок с трамбовкой и проливкой, основание под сухую смесь. Углы, выводы ливневки за пределы отмотки.
Ddg26 сделал утепленную мягкую отмостку для бани.
Ddg26
Получилось вот такая мягкая отмостка для бани и слив заодно. Пенополистирол, может, и зря положили, но тут уж кто как.
Выводы
После этой истории наш пользователь убежден, что:
- утеплять фундамент надо сразу при его заливке;
- теплую отмостку нужно делать сразу же, в первый год.
Источник
При какой минимальной температуре воздуха нельзя заливать бетонную отмостку, и уже возникает необходимость в специальных добавках?
Бетонная отмостка отдельно не стандартизована, но к ней можно применить СНиП «Несущие и ограждающие конструкции» – 3.03-01-87.
Теперь о температуре. Дополнительные добавки не нужны, согласно подпункту 2.53 стандарта, если среднесуточная температура выше пяти, а минимальная непродолжительная – нуля градусов. Кроме того, табл. 6 предписывает, что прочность на момент замерзания должна набрать не менее 30-50% от расчетной для бетонов В30-В7,5 соответственно. То есть, если Вы бетонируете в зиму, то, учитывая динамику роста прочности бетона при близкой к нижней границе диапазона СНиП температуре, 8-12 дней после застывания температурный диапазон должен превышать 5 градусов. Иначе нужны противоморозные добавки или устройство тепляков.
С точки зрения химии образование цементного камня останавливается при минус десяти, а после оттаивания свободной воды, превратившейся в лед, начинается заново.
Второй вопрос при заливке отмостки – это учет морозного пучения, так как отмостка всегда выше зоны промерзания грунта. С этих позиций лучше воздержаться от бетонирования в зиму и ранней весной, до усадки грунта после дождей.
При какой температуре можно заливать отмостку осенью
Главная страница > Бетонные работы > Устройство отмостки
Правила устройства отмостки регулируются целым рядом нормативных документов, в каждом из которых прописано множество требований. Поэтому искать СНиП на отмостку как единственные нормы нет смысла: если хотите делать все с соблюдением требований, то придется соблюдать их все. В свое время я собрал довольно большой ряд выдержек из требований к устройству отмосток для подачи в суд на службу заказчика, ибо ее представители грубо нарушили правила составления сметной документации, отразив в ней как неверные, так и несуществующие значения. Разберем все последовательно.
Общие требования к основаниям (по СНиП 2.02.01 83)
По СНиП 2.02.01 83, который нередко определяют как СНиП на отмостку, регулируются только общие моменты устройства оснований зданий и сооружений, включая расчеты по деформации, воздействие подземных вод и прочие подобные вещи. Соотвественно, СНиП 2.02.01 83 можно руководствоваться для общих расчетов и выполнения основных требований по грунтам и пр. Однако конкретные значения данный документ не определяет, в связи с чем рекомендовать его как единственный не представляется возможным.
Общие требования по благоустройству территорий (по СНиП III-10-75)
«Отмостки по периметру зданий должны плотно примыкать к цоколю здания. Уклон отмосток должен быть не менее 1 % и не более 10%.
В местах, недоступных для работы механизмов, основание под отмостки допускается уплотнять вручную до исчезновения отпечатков от ударов трамбовки и прекращения подвижек уплотняемого материала.
Наружная кромка отмосток в пределах прямолинейных участков не должна иметь искривлений по горизонтали и вертикали более 10 мм. Бетон отмосток по морозостойкости должен отвечать требованиям, предъявляемым к дорожному бетону»
Соотвественно пункту выше, требования к бетону для устройства отмосток должны удовлетворять «ГОСТ 9128-97*. Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия» и «ГОСТ 7473-94. Смеси бетонные. Технические условия».
Требования служб технического надзора (наставления по СНиП)
Изучим еще один нормативный документ, который называется «Схемы операционного контроля качества строительных, ремонтно-строительных и монтажных работ». Документы данного типа используются службами технического надзора в качестве наставлений для выполнения обследования объектов и контроля качества производства работ:
1. Технические требования: согласно СНиП 3.04.01-87 табл. 20, СНиП III-10-75 п. 3.26
2. Допускаемые отклонения: уклона покрытия от заданного – 0,2% от ширины отмостки; поверхности асфальтового или бетонного покрытия от плоскости при проверке двухметровой рейкой – 5 мм; поверхности щебеночной подготовки от плоскости при проверке двухметровой рейкой – 15 мм; толщины покрытия отмостки от проектной – -5% – +10%. Отмостки по периметру здания должны плотно примыкать к цоколю. уклон отмостки от здания должен быть не менее 1% и не более 10%.
Ширина отмостки должна быть: при глинистых грунтах – не менее 100 см; при песчаных грунтах – не менее 70 см.
3. Не допускается в бетонной монолитной отмостке наличие трещин, раковин и впадин.
На подготовку основания (ровность, качество уплотнения) под отмостку следует оформлять акт освидетельствования скрытых работ. Здесь вставлю примечание: если представитель технадзора отказывается подписывать акты, приостановите работы, а у чиновника требуйте либо подписания, либо письменного обоснованного отказа. Перед заказчиком все валите на технадзор – они обязаны подписать ваши акты или отказать с обоснованием. Словам не верьте, так как если на вас (или вы) подадите в арбитраж, то разрешение лить бетон без актов, только на словах, не явится доказательством. Отказ подписывать акты (устный) запишите на диктофон. Требуйте своего и всех посылайте – если вас подставят, то расплачиваться будете именно вы, а не заказчик, и тем более, не технадзор. Усвойте это хорошенько. Продолжим.
4. Требования к качеству применяемых материалов: ГОСТ 9128-97*. Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. Технические условия; ГОСТ 7473-94. Смеси бетонные. Технические условия.
Бетонные смеси должны характеризоваться следующими показателями: классом по прочности; удобоукладываемостью; видом и количеством исходных материалов (вяжущие, заполнители, добавки); крупностью заполнителей.
По согласованию с проектной организацией, осуществляющей авторский надзор, пробы бетонной смеси на месте укладки их в монолитную конструкцию допускается не отбирать, а оценивать прочность бетона по данным контроля предприятия-изготовителя бетонной смеси. Удобоукладываемость бетонной смеси определяют для каждой партии не позднее чем через 20 минут после доставки смеси к месту укладки.
Бетонные смеси на месте укладки принимают по объему. Готовые бетонные смеси должны доставляться потребителю автобетоносмесителями, автобетоновозами. По согласованию изготовителя с потребителем допускается доставка бетонных смесей автосамосвалами и на автомашинах в бункерах (бадьях).
Асфальтобетонные смеси характеризуются следующими показателями: характер смеси в зависимости от ее температуры; плотность асфальтобетона; наибольший размер заполнителя смеси. Температура горячих смесей при выпуске из смесителя должна быть не ниже 140°С.
Контроль качества асфальтобетонных смесей производят на асфальтобетонных заводах при их изготовлении, а также при укладке в дело. Для контроля качества смеси отбирают и испытывают по одной пробе от каждой партии. Каждая партия смеси при доставке потребителю должна сопровождаться документом о качестве. Вставлю еще одно примечание: документы должны быть не на всю партию бетона либо асфальта, а на каждый миксер (самосвал). Требуйте сертификаты на каждый рейс – они обязаны их предоставить. Некачественный материал отсылайте обратно, ибо вам могут выдать сертификат на партию из 100 кубов, а из них только 25 кубов будут этому сертификату более-менее соответствовать. Продолжим.
Указания по производству работ: согласно СНиП III-10-75 п. 3.26
Основание под отмостку из асфальтобетона должно быть уплотнено щебнем или гравием крупностью 40-60 мм с вдавливанием его в грунт катком или трамбовкой. Отмостку из монолитного бетона следует устраивать по песчаному основанию, уплотненному до коэффициента плотности не ниже 0,98.
Асфальтобетонные отмостки следует устраивать из горячей смеси заводского приготовления с температурой не менее 120°С при ее укладке. Бетон, используемый для отмостки, по морозостойкости должен соответствовать дорожному бетону и марка должна быть не менее М200.
Асфальтобетонные смеси допускается укладывать только в сухую погоду. Основания под покрытия должны быть очищены от грязи. Температура воздуха при укладке асфальтобетонных покрытий из горячих смесей должна быть не ниже +5°С весной и летом, а осенью не ниже + 10°С. Для отвода влаги от водосточных труб должны быть сделаны специальные бетонные или асфальтобетонные лотки с уклоном не менее 15%.
В общем-то, вот такая цитата. Обратите внимание на строки: «пробы бетонной смеси на месте укладки их в монолитную конструкцию допускается не отбирать, а оценивать прочность бетона по данным контроля предприятия-изготовителя бетонной смеси». На практике это, как правило, означает, что вам придется отлить несколько кубиков из бетона и отправить их в заводскую лабораторию (не отдавая технадзору). При каждом бетонном заводе есть своя лаборатория, в которой пробы испытают и выдадут сертификаты, которые нужно будет предъявить технадзору либо заказчику (если вы напрямую с ним работаете). Кубики при отливке надо хорошо утрамбовать, иначе они могут развалиться. Формы для отливки я сделал так: пошел на помойку около супермаркета, порылся в ней, нашел штук пять ящиков для фруктов и кусок фанеры. Из всего этого я соорудил самодельные формы с ячейками, вот такие:
Эти штуки нужно поставить на твердую поверхность (ГКЛ, например), залить в них бетон и хорошо утрамбовать его. Затем формы необходимо разломать и извлечь из них образцы (на фото ниже часть образцов получилась не очень хорошего качества). С каждого миксера надо приготовить по 3 – 4 кубика со стороной 15 см., готовые изделия лучше перед транспортировкой завернуть в тряпку. Строго сдавать образцы нужно не раньше, чем они наберут первичную прочность (не менее 7 дней). На практике лаборатории иногда забирают их через сутки-двое, как только они будут готовы. Если вы работаете напрямую с заказчиком, не забудьте включить в смету лабораторные испытания бетона и изготовление образцов для них. На госзаказе вам придется делать образцы даже в том случае, если это не отражено в смете.
Это что касается «наставлений». Как видите, СНиП 2.02.01 83 по отмостке в них не упоминается вообще, что подтверждает данные мной выше комментарии насчет того, что этот пункт можно считать лишь общим, ориентировочным, и применять некоторые сведения для расчетов.
Из ТСН города Москвы
«4.11.4 Для обеспечения поверхностного водоотовода от зданий и сооружений по их периметру необходимо предусматривать устройство отмостки с надежной гидроизоляцией в соответствии со СНиП III-10. Уклон отмостки следует принимать не менее 10 ‰ от здания. Ширину отмостки для зданий и сооружений рекомендуется принимать 0,8-1,2 м, в сложных геологических условиях (грунты с карстами) – 1,5-3 м. В случае примыкания здания к пешеходным коммуникациям, роль отмостки выполняет тротуар с твердым видом покрытия»
Так регламентируют требования к отмосткам зданий «Нормы и правила проектирования комплексного благоустройства на территории города Москвы МГСН 1.02-02 ТСН 30-307-2002». Что удивительно, я тщательно пытался обнаружить подобный документ и по Санкт-Петербургу, но найти его не удалось. Однако, аппелируя к тому, что в данном случае требования, изложенные в документе, не вызваны специальными климатическими и другими условиями, а также условиями строительства и/или особенностями эксплуатации зданий и сооружений в определенном регионе, можно применить эти цифры и рекомендации также и для территории Петербурга.
Требования к строящимся по проектам зданиям по 384-ФЗ
Статья 25. Требования к обеспечению защиты от влаги
1. В проектной документации здания и сооружения должны быть предусмотрены конструктивные решения, обеспечивающие:
1) водоотвод с наружных поверхностей ограждающих строительных конструкций , включая кровлю , и от подземных строительных конструкций здания и сооружения;
2) водонепроницаемость кровли , наружных стен, перекрытий, а также стен подземных этажей и полов по грунту;
3) недопущение образования конденсата на внутренней поверхности ограждающих строительных конструкций , за исключением светопрозрачных частей окон и витражей.
2. В случае, если это установлено в задании на проектирование, в проектной документации должны быть также предусмотрены меры по предотвращению подтопления помещений и строительных конструкций при авариях на системах водоснабжения.
Как видим, в отличие от ТСН и СНиП, 384-ФЗ лишь в общих чертах излагает требования по гидроизоляции, являясь не нормативным документом, а руководящим. Соотвественно, пункт 2 статьи 25 указывает на обеспечение водонепроницаемости «стен подземных этажей и полов по грунту», что включает в себя как гидроизоляцию фундаментов, так и устройство отмосток, эти фундаменты защищающих.
Требования к толщине отмостки
Как я полагаю, толщина слоев (подушек) песка, щебня и прочего подобного должна быть в теории рассчитана по материалам СНиП, Часть II, раздел В «Полы. Нормы проектирования. II-В.8-71.» Обычно, тем не менее, толщину слоя песка берут не менее 10 и до 15 см., щебня – не менее 6 и до 9., а бетона – от 7 до 12 см. (все в твердом теле, т. е. утрамбованным слоем). Стандартная средняя толщина отмостки из железобетона для жилых и общественных зданий (на практике) – 10 см., а из асфальтобетона – 5 см. Прямых указаний на минимальную толщину отмостки я нигде не обнаружил.
Однако, согласно с пп. 3.1 и 3.128. «Руководства по конструированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения», толщина монолитных плит должна назначаться и приниматься не менее 40 мм. Это не нормативный документ, а рекомендующий. Если считать отмостку монолитной конструкцией (вроде балочной плиты), то, следовательно, данные рекомендации подходят и к ней тоже.
На этом основные требования к сооружению железобетонных и других отмосток заканчиваются. Как видите, они включают в себя не только СНиП, но и нормы ТСН, а также всяческие другие примечания, расчеты и рекомендации, изложенные в руководящих и рекомендующих документах. Соотвественно, в аукционной документации по 44-ФЗ, если это госзаказ, могут быть изложены еще и какие-либо дополнительные требования. Естественно, в таком случае дополнительные пожелания заказчика не должны противоречить установленным нормам и правилам, поэтому надо быть внимательным перед тем, как брать какой-либо подряд. Надо сказать, что бетонные работы по госзакупкам отличаются небольшой стоимостью и драконовскими придирками, так как бетон как общестроительный материал имеет бездну всяких допусков, сертификатов и прочей бюрократии.
Добавить комментарий Отменить ответ
Для отправки комментария вам необходимо авторизоваться.
На стыковке стен фундамента и горизонта почвы для увеличения срока службы здания устраивается отмостка. Размер её, как правило, около 60 см по ширине. Данный элемент строительства имеет колоссальное значение для прочностных и эксплуатационных характеристик всего строения. А устройство отмостки под силу даже начинающим строителям без опыта.
Бетонные отмостки относятся к типу жестких устройств. Монолитная стяжка заливается поверх подушки из песка и бетона. Бетонная заливка около здания справедливо считается самой прочной.
Правила устройства
Бетонная отмостка не только самая прочная, но и самая простая в устройстве. Но и здесь следует придерживаться определенных правил и соблюдать некоторые условия:
- Ширина заливки должна быть больше выступа карниза, именно больше, а не меньше или вровень. Оптимальным размером считается величина выступа карниза плюс 200 мм;
- Полоса заливки должна быть цельной по всему периметру здания без разрывов;
- Отмостка должна иметь двойной уклон для отвода воды:
- От стен здания в сторону улицы;
- К углу здания с устройством ливневой системы.
Как правило, бетонная отмостка имеет толщину около 100 мм. А вот подушка основания должна быть в 2 раза толще. При этом очень сильно упрочнит устройство, если подушка будет иметь слой глины.
Поскольку бетону для набора прочности необходимо иметь в составе воду, то заливать раствор без каких-либо присадок, можно только при температуре от + 5 0 С. Об этом знают практически все, даже новички в строительстве. Но вот о чем многие забывают – это то, что для набора 70% прочности бетону необходимо до 14 дней. И именно в течении 2 недель температура не должна опускаться ниже + 5 0 С. Допустимо кратковременное понижение температуры, но не ниже 0 0 С. Почему это важно? Вода в бетоне в период схватывания не должна замерзать.
Важно также учитывать при заливке температуру почвы. То есть для того, чтобы отмостка служила долго, её устройство должно производиться поле оттаивания почвы.
Функции отмостки
Очень важно, чтобы бетонная заливка была качественной и прочной. По той причине, что хоть отмостка и придает зданию, законченный опрятный вид, основные её функции сугубо практичные:
- Защита фундамента от разрушающего действия влаги;
- Снижение уровня промерзания почвы вокруг строения и также уменьшение воздействия температурных колебаний на конструктив;
- Защита от биологической угрозы разрушения: корней деревьев, кустарников и т.п.
Источник
