При какой температуре заправлять фреон
Начало материала
Как правильно заправить кондиционер？
Итак, предположим фреон покинул контур не полностью, значит попадание воздуха в систему можно исключить и обойтись простой дозаправкой прибора.
Заправка бытового кондиционера фреоном осуществляется в теплое время года. Перед дозаправкой крайне важно убедится в чистоте теплопередающих поверхностей испарителя и конденсатора, проверить состояние фильтрующих элементов. В случае загрязнения вышеуказанных элементов, значения давления и температуры будут сильно искажены. Заправка кондиционеров фреоном основываясь на таких показаниях невозможна и перед дозаправкой необходимо осуществить чистку кондиционера.
Как правило, бытовые кондиционеры заправляют фреоном основываясь на методе заправке хладагента по перегреву. Перегрев это величина превышения температуры пара над температурой кипения жидкости. На примере фреона мы видим, что в жидком виде он закипает при 4С (это происходит во внутреннем блоке кондиционера), далее температура увеличивается на 3-7С. Вот это значение и является температурой перегрева.
Температуру кипения фреона определяют по давлению «всасывания» газовой магистрали. Измерив давление, находим по сервисным таблицам температуру кипения Т(к) (она своя для различных хладагентов).
Также можно воспользоваться шкалой на манометре. Далее измеряем температуру газовой трубы у внешнего блока Т(тр) Так вот температура перегрева = Т(тр)-Т(к) и она должна быть в пределах 5-7С.
Но надо помнить, что величина температуры перегрева сильно зависит от внешних факторов и ее значение легко можно найти в таблице зависимости от окружающей температуры. Если значение температуры перегрева меньше 4 С можно с уверенностью говорить о перезаправке кондиционера фреоном. Косвенно о перезаправке говорит и повышенное потребления тока компрессором. А при значении температуры более 7 С, кондиционер нужно дозаправить.
Воспользоваться данным способом не ухудшая технические характеристики оборудования можно только при использовании однокомпонентного фреон.
А, как правило, все современные хладагенты состоят из многих компонентов. Это означает, что для создания оптимальных характеристик, современные хладоны составляют из смеси фреонов и различных эфиров. Практическое применение этому знанию состоит в том, что при утечке газа, мы осознаем, что потеряна составляющая нашего хладона. Та часть, которая быстрее превратилась в газ при данных условиях. И остается только гадать, насколько сбалансированная смесь осталась в нашем контуре.
Ввиду вышесказанного, дозаправка кондиционера фреоном нового образца нежелательна. Для полноценной работы оборудования необходима полная очистка система от остатков хладона, вакуумирование и заправка жидкой фракцией фреона строго по весу согласно техническим характеристикам оборудования. Учитывая, что полная замена фреона достаточно затратное мероприятие и регулярное ее проведение может достаточно ощутимо повлиять на благополучие бюджета, рекомендуем начать с поиска места утечки.

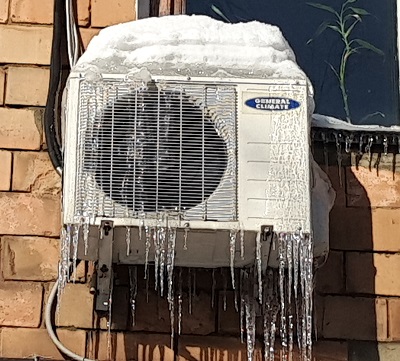

Можно ли заправлять кондиционер зимой?
Необходимо начать с того, что эксплуатировать кондиционеры зимой не желательно, более того, такая эксплуатация может привести к поломке оборудования. Исключение составляют приборы оснащенные зимним комплектом.
Но если уж возникла необходимость в заправке кондиционера фреоном зимой, то это можно сделать путем полной замены хладагента после удаления старого хладона и добавления нового по весу в соответствии с техническими требованиями.
Как искать утечку?
Существует ряд способов, призванных помочь нам в этом нелегком деле. Самый простой это обмыливание элементов фреонового контура мыльным раствором. В месте утечки будут видны мыльные пузыри. Способ простой и мало затратный. В качестве недостатка можно отметить сложность доступа ко многим элементам холодильной системы ввиду рельефности и объемности некоторых ее частей.
Прибором лишенным этих недостатков является течеискатель. Это своего рода газоанализатор, призванный обнаружить даже небольшие концентрации фреона и оповестить нас об этом звуковым сигналом. Гибкий зонд прибора способен подлезть в различные труднодоступные места. Возможность прибора позволяет определить утечку газа даже в заштукатуренном трубопроводе. Недостатком прибора является его стоимость.
Сколько стоит заправка кондиционера фреоном?
Ответить на этот вопрос можно достаточно точно ознакомившись с вышеизложенным материалом и воспользовавшись расценками на основные виды работ.
Необходимо добавить, что все работы по обслуживанию климатической техники, чистки и заправке кондиционера фреоном необходимо планировать заранее. Очень непросто в разгар сезона найти квалифицированного специалиста, готового пожертвовать своим временем для неторопливой и вдумчивой ревизии климатического оборудования.
Источник
Заказать заправку кондиционера
Заправка кондиционера фреоном может осуществляться несколькими способами, каждый из них имеет свои преимущества, недостатки и точность.
Выбор метода заправки кондиционеров зависит от уровня профессионализма мастера, необходимой точности и используемых инструментов.
Также необходимо помнить о том что не все хладагенты можно дозаправлять, а лишь однокомпонентные (R22) или условно изотропные (R410a).
Многокомпонентные фреоны состоят из смеси газов с различными физическими свойствами, которые при утечке улетучиваются неравномерно и даже при небольшой утечке их состав изменяется, поэтому системы на таких хладагентах необходимо полностью перезаправлять.
Заправка кондиционера фреоном по массе
Каждый кондиционер заправлен на заводе определённым количеством хладагента, масса которого указана в документации на кондиционер (также указана на шильдике), там же указана информация о количестве фреона которое надо добавить дополнительно на каждый метр фреоновой трассы (обычно 5-15 гр.)
При заправке этим методом необходимо полностью освободить холодильный контур от оставшегося фреона (в баллон или стравть в атмосферу,экологии это нисколько не вредит- об этом читайте в статье о влиянии фреона на климат )и отвакуумировать. После залить в систему указанное количество хладагента по весам или с помощью заправочного цилиндра.
Преимущества этого метода в высокой точности и достаточной простоте процесса заправки кондиционера. К недостаткам относятся необходимость эвакуации фреона и вакуумирования контура, а заправочный цилиндр, к тому же имеет ограниченный объём 2 или 4 килограмма и большие габариты, что позволяет использовать его в основном в стационарных условиях.
Заправка кондиционера фреоном по переохлаждению
Температура переохлаждения – это разница между температурой конденсации фреона определённой по таблице или шкале манометра (определяется по давлению считанному с манометра, подсоединённого к магистрали высокого давления непосредственно на шкале или по таблице) и температурой на выходе из конденсатора. Температура переохлаждения обычно должна находится в пределах 10-12 0C (точное значение указывают производители)
Значение переохлаждения ниже данных значений указывает на недостаток фреона- он не успевает достаточно охладиться. В этом случае его надо дозаправить
Если переохлаждение выше указанного диапазона, значит в системе переизбыток фреона и его необходимо слить до достижения оптимальных значений переохлаждения.
Заправить данным способом можно с помощью специальных приборов, которые сразу определяют величину переохлаждения и давление конденсации, а можно и с помощью отдельных приборов- манометрического коллектора и термометра.
К достоинствам этого метода относится достаточная точность заправки. Но на точность данного метода влияет загрязнённость теплообменника, поэтому до заправки данным методом необходимо очистить (промыть) конденсатор наружного блока.
Заправка кондиционера хладагентом по перегреву
Перегрев- это разница между температурой испарения хладагента определённой по давлению насыщения в холодильном контуре и температурой после испарителя. Практически определяется путём измерения давления на всасывающем вентиле кондиционера и температуры всасывающей трубки на расстоянии 15-20 см от компрессора.
Перегрев обычно находится в пределе 5-7 0C (точное значение указывает производитель)
Снижение перегрева говорит о переизбытке фреона – его необходимо слить.
Переохлаждение выше нормы говорит о недостатке хладагента- систему нужно заправлять до достижения требуемой величины перегрева.
Данный метод достаточно точен и его можно существенно упростить, если использовать специальные приборы.
Другие методы заправки холодильных систем
Если в системе есть смотровое окошко, то по наличию пузырьков можно судить о нехватке фреона. В этом случае заправляют холодильный контур до исчезновения потока пузырьков, делать это нужно порциями, после каждой ждать стабилизации давления и отсутствия пузырьков.
Также можно заправлять по давлению, добиваясь при этом температур конденсации и испарения указанных производителем. Точность этого метода зависит от чистоты конденсатора и испарителя.
Здесь можно посмотреть таблицу зависимости температуры испарения фреона от давления.
Проверить нехватку хладагента в простых системах можно контролируя заполненость испарителя хладагентом- в нормально заправленном кондиционере температура всей поверхности испарителя должна быть одинаковой, если есть участки с более высокой температурой, это значит фреона не хватает и его надо дозаправлять.
А вот один из самых профессиональных видеоуроков по заправке кондиционеров от компании Rothenberger.
Стоимость заправки фреоном кондиционера специалистами компании “Мастерхолода”
Источник
Все кондиционеры работают за счет испарения и конденсации хладагента в его замкнутом контуре. В качестве хладагента выступает газ фреон, который может быть нескольких типов: современный озонобезопасный R410A, достаточно вредный для окружающей среды хлорсодержащий R22, R407c и R600a, используемые в основном в мобильных моноблоках и промышленных холодильных системах.
Очень многие неисправности в работе климатической техники связаны с утечкой рабочего газа через связующий медный трубопровод между блоками сплит-системы или сквозь трещины в самих модулях. Чтобы устранить проблему нехватки хладагента, нужно наполнить кондиционер фреоном частично или полностью, а способы, как это сделать самому, будут рассмотрены дальше.
Признаки утечки фреона
В первую очередь мастер должен знать, каковы признаки утечки хладагента. В работе кондиционера могут насторожить следующие особенности:
- нет обдува холодным воздухом;
- аварийное отключение, иногда уходящее в режим кода ошибок;
- обмерзание теплообменника внутреннего блока;
- обмерзание жидкостного порта (у мульти-сплит систем их может быть несколько);
- «неровная» работа компрессора;
- излишняя вибрация внешнего модуля.
Все эти признаки могут свидетельствовать о нехватке рабочего газа и требовать вызова мастера из сервисной службы.
Если кого-то интересует заправка бытового кондиционера своими руками, то нужно помнить о рисках окончательно испортить оборудование. Осуществить это проблематично и с точки зрения наличия рабочих инструментов. Тем более каждый вид хладагента имеет свои особенности, в связи с которыми не все методы заправки подойдут в том или ином случае.
Как определить утечку хладагента
Прежде чем начать заправку, нужно проверить прибор на наличие утечки газа. Это делается следующим образом:
- к портам наружного блока подключают манометр;
- к нему подсоединяют баллон с азотом через редуктор высокого давления;
- вкачивают 30 атм;
- проверяют специальной пенной жидкостью наличие утечки на соединениях обоих блоков;
- если имеются паечные соединения на трассе, то их тоже тестируют.
Далее переходят к основному процессу, выполнить который можно с помощью одного из приведенных ниже способов.
Способы заправки кондиционера фреоном
Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.
Заправка кондиционера своими руками потребует следующий набор:
- манометр;
- вакуумный насос;
- баллон с фреоном;
- строительные весы;
- слесарные инструменты – шведский ключ, шестигранники, отвертка.
Вместо манометра и вакуумного насоса можно приобрести манометрическую станцию.
Заправка по весам
Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.
Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.
Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.
Норма для каждого кондиционера и тип заливаемого в компрессор газа указаны в технической документации и на шильдике.
Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.
Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.
Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.
Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.
Заправка по давлению
Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.
Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.
Этот способ удобен именно при необходимости дозаправки кондиционера своими руками небольшой порцией хладагента R22. Во всех остальных случаях наиболее простой и оптимальный метод – это заправка с весами, то есть по массе.
Заправка по перегреву и переохлаждению
Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.
В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.
Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.
Эти методы не подойдут для заправки домашних кондиционеров, то есть настенных сплит-систем. Но они очень удобны для полупромышленных установок, так как их внешний блок имеет требуемые штуцеры. Дополнительно к инструментам понадобится инфракрасный термометр.
Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.
Заправка кондиционера по току
Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?
Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.
Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.
Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.
Если длина фреоновой трассы кондиционера превышает длину магистрали без дозаправки, указанную производителем, но не превышает максимально допустимой величины, то нужно дозаправить прибор из расчета 30гр (до 3,5 кВт) газа на метр.
Стоимость заправки кондиционера фреоном
Не существует никакой зависимости цены на заправку кондиционера от применяемого метода. Сумма рассчитывается относительно мощности прибора.
Но сколько стоит заправка фреоном в среднем? Устройство холодопроизводительностью в 2,5 кВт потребует порядка 3500 рублей для восполнения хладагента во всем объеме. На каждый последующий типоразмер набавляется по 500-700 рублей. Таким образом цена заправки фреоном сплит-системы DAIKIN с мощностью в 10 кВт обойдется ее владельцу в 7000-8000 рублей.
“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.
Получите коммерческое предложение на :
Нужна консультация? Звоните:
Отзывы о компании ООО “ИНТЕХ”:
Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.
Источник
Современные кондиционеры состоят из нескольких важных механизмов, обеспечивающих работу на охлаждение или обогрев. Незаменимым элементом этой системы является хладагент. При его недостатке оборудование работает с перегрузками, что быстро приводит к поломкам кондиционера. Для восполнения необходимого запаса хладагента выполняется его дозаправка.
В статье мы рассмотрим информацию о заправке комнатного кондиционера, какие фреоны используются, как часто необходимо заправлять систему кондиционирования, порядок работ.
Оглавление:
Виды хладагентов для заправки кондиционеров
В современных сплит-системах в качестве хладагента используется фреон – газообразное вещество, переходящее в жидкое состояние под воздействием компрессора. Неправильный монтаж оборудования, а также различные неисправности прибора могут спровоцировать утечку фреона. В таких случаях выполняется заправка или дозаправка кондиционера.
Какие виды хладагентов используются для заправки сплит-систем:
- R22 – можно использовать для частичной и полной заправки системы;
- R410A – современная версия хладагента, фреон состоит из 2-х составляющих, при утечке на 40% и более требуется полная перезаправка прибора;
- R-407С – в составе три вида фреона, для дозаправки не используется, только для полного заполнения системы.
Каждый вид фреона имеет определенную стоимость. Чем безопаснее состав, тем он дороже.
Использовать ради экономии неподходящую марку фреона недопустимо. На корпусах наружного блока, а также в техпаспорте прибора есть маркировка с указанием конкретного вида фреона, рекомендованного для заправки оборудования.
Где находится и как работает фреон в кондиционере
Внутренний и наружный блоки сплит-системы соединяются между собой медными трубками, формирующими холодильный контур, внутри которого циркулирует фреон.
Как работает фреон в кондиционере:
- Хладагент под низким давлением поступает из радиатора в компрессор.
- Под воздействием компрессора происходит сжатие фреона и его последующее нагревание до 75-80 градусов, после чего он попадает в конденсатор.
- Под воздействием испарителя, охлажденного потоком воздуха, хладагент остывает и переходит из газообразного в жидкое состояние.
- Из конденсатора фреон переходит в терморегулирующий вентиль. Проходя через капилляры, снижается напор газа, фреон остывает, а часть его при этом испаряется.
- Далее он поступает в радиатор, обдуваемым воздушным потоком, где преобразуется в газ, забирая тепло, вследствие чего происходит понижение температуры воздуха в помещении.
Норма давления фреона
Норма давления фреона в кондиционерах неоднозначная и зависит от температуры окружающей среды, марки хладагента и режима работы оборудования.
К примеру, при работе на холод с температурой окружающей среды +240 норма рабочего давления всасывания фреона марки R410A составляет около 8 бар, рабочее давление нагнетания – 20-25 бар.
Температура фреона
Температура газообразного фреона при выходе из испарителя – 15-200С. При сжатии он нагревается до 80-900С. Далее, попадая в конденсатор, он вновь остывает и переходит в жидкое состояние. На выходе температура фреона на 10-150С выше температуры наружного воздуха.
Когда необходима заправка кондиционера
На необходимость заправки/дозаправки кондиционера фреоном указывают некоторые признаки.
Что указывает на недостаток хладагента в системе:
- образование инея и льда на штуцерах и на соединениях трубок;
- появился иней на наружном блоке;
- кондиционер стал плохо охлаждать воздух.
Дозаправка фреоном также необходима после демонтажа и переустановки оборудования, а также после ремонтных работ, вследствие которых могла произойти утечка хладагента.
Заправляют ли новый кондиционер при установке
Бытовые кондиционеры поступают в продажу уже заправленные хладагентом на заводе, поэтому после установки нового оборудования в этом нет никакой необходимости. Если монтаж выполняют мастера из сервисного центра, они могут провести проверку давления в системе, используя специальное оборудование, что также позволит определить, достаточно ли фреона в системе для нормальной работы климатического оборудования.
Как правильно заправить кондиционер
Заправка кондиционера происходит поэтапно с соблюдением некоторых правил. Эту работу выполняют специалисты из сервисного центра.
Как заправляется сплит-система:
- Путем вакуумирования удаляется весь воздух из системы.
- Определяется примерный объем фреона, который необходимо закачать. Для этого используется специальный прибор.
- К устройству подсоединяется баллон с хладагентом и начинается заправка, контролируемая с помощью манометра.
Сколько фреона потребуется
В техпаспорте кондиционера указывается информация о том, какая марка фреона подходит для заправки контура, каким должно быть давление и сколько хладагента нужно закачать в систему до полной заправки.
Если выполняется дозаправка оборудования, мастера определяют количество недостающего фреона в системе, используя специальные приборы.
Примерное количество фреона в сплит-системе – 500-750 г (в «семерках» и «девятках»).
Самостоятельно заправить кондиционер фреоном очень сложно и практически невозможно. Для этого необходимо специальное оборудование, соответствующий опыт и знания. Такую работу лучше доверить профессионалам из сервисного центра.
